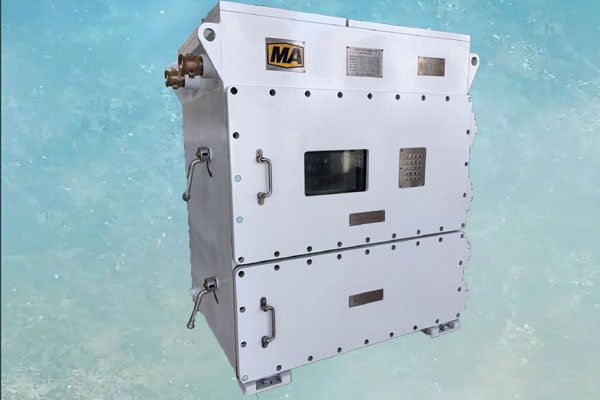

DXJL6528/127J
1.煤矿井下自动风门系统备用电源，防止故障停电后风门无法开启；应用案例：冀中能源股份有限公司邢台矿
2.煤矿井下通风监测系统备用电源，防止长时间检修停电，造成瓦斯数据无法上传；应用案例：山西金晖煤业有限公司万峰矿
3.煤矿井下智能工作面分控中心备用电源，防止频繁的停送电造成系统重启，导致设备不稳定；应用案例：冀中能源股份有限公司邢东矿
4.煤矿井下配电硐室操作备用电源（直流屏），上级设备停电后，作为保护电和操作电源，防止设备带电启动；应用案例：山西寿阳段王煤业集团有限公司段王矿
5.煤矿井下重点场所视频监控系统备用电源，煤矿无视频不作业的重点场所，保证供电的可靠和稳定；应用案例：冀中能源股份有限公司葛泉矿
6.煤矿井下避难硐室用备用电源，永久避难硐室内需要不间断电源；应用案例：山西长治县新建煤业
7.煤矿井下万兆环网系统备用电源，保证矿井环网长时间稳定运行，保证重点数据稳定上传；应用案例：冀中能源股份有限公司东庞矿
8.煤矿井下人员定位系统备用电源，防止故障停电导致人员井下信息丢失，无法实时监测人员动向；应用案例：冀中能源股份有限公司邢台矿
电池基本参数
|
序号 |
产品型号 |
DXJL2880/127J |
DXJL3072/127J |
DXJL6528/127J |
序号 |
产品型号 |
DXJL2880/127J |
DXJL3072/127J |
DXJL6528/127J |
|
1 |
单体电池额定电压,V |
3.2 |
3.2 |
3.2 |
11 |
电池组输入电流范围,A |
0～15 |
0～15 |
0～15 |
|
2 |
单体电池额定容量,Ah |
60 |
60 |
60 |
12 |
电池组输入电压范围,V |
DC（41～53）V |
DC（44～56）V |
DC（93～119）V
|
|
3 |
单体电池允许最大充电电压,V |
3.5 |
3.5 |
3.5 |
13 |
电池组输入过流保护值,A |
20 |
20 |
20 |
|
4 |
单体电池允许最低放电截止电压,V |
2.75 |
2.75 |
2.75 |
14 |
电池组额定输出电压,V |
48 |
51.2 |
108.8 |
|
5 |
单体电池最大允许充电电流,A |
40 |
40 |
40 |
15 |
电池组额定输出电流,A |
24 |
24 |
24 |
|
6 |
单体电池最大允许放电电流,A |
60 |
60 |
60 |
16 |
电池组输出过流保护值,A |
30 |
30 |
30 |
|
7 |
单体电池数量,只 |
15只串联 |
16只串联 |
34只串联 |
17 |
电池组额定输出能量,W·h |
2880 |
3072 |
6528 |
|
8 |
单体电池最高允许工作温度,℃ |
60±2 |
60±2 |
60±2 |
18 |
电池组最低允许使用能量报警值,W·h（电池组额定容量的10%） |
288(即6Ah) |
307(即6Ah) |
653(即6Ah) |
|
9 |
单体电池保护及恢复温度,℃ |
60±2 |
60±2 |
60±2 |
19 |
电池管理系统正常功耗,W |
45.6 |
45.6 |
45.6 |
|
10 |
单体电池允许最低充电温度,℃ |
0 |
0 |
0 |
20 |
电池管理系统低功耗和休眠唤醒监控状态标称功耗,W |
0.24 |
0.24 |
0.24 |
电源基本参数
|
序号 |
产品型号 |
DXJL2880/127J |
DXJL3072/127J |
DXJL6528/127J |
||
|
1 |
额定输入电压,AC.V |
127 |
127 |
1140/660/127 |
||
|
2 |
电源电压输入范围 |
75%～110% |
75%～110% |
75%～110% |
||
|
3 |
额定输入电流范围,A |
0～9.4 |
0～9.5 |
0～19.5 |
||
|
4 |
非本安输出电源 |
路数 |
1分4路 |
1分4路 |
1分4路 |
1分4路 |
|
额定工作电压 |
AC127V |
AC127V |
AC127V |
DC11OV |
||
|
额定工作电流 |
7A |
7A |
15A |
4A |
||
|
最高开路电压 |
≤132V |
≤132V |
≤132V |
≤119V |
||
|
最小输出电压 |
≥122V |
≥122V |
≥122V |
≥93V |
||
|
过流保护值 |
≤8A |
≤8A |
≤21A |
≤5.5A |
||
|
漏电动作值 |
≥30mA |
≥30mA |
≥30mA |
≤25kΩ |
||
|
5 |
本安电源输出 |
路数 |
3路 |
3路 |
2路 |
|
|
额定工作电压 |
DC12V |
DC12V |
DC12V |
|||
|
额定工作电流 |
1.95A |
1.95A |
1.95A |
|||
|
过流保护值 |
≤2A |
≤2A |
≤2A |
|||
|
短路电流 |
≤50mA |
≤50mA |
≤50mA |
|||
|
最高开路电压 |
≤12.5V |
≤12.5V |
≤12.5V |
|||
|
周期与随机偏移（峰-峰值） |
不大于250mV |
不大于250mV |
不大于250mV |
|||
|
保护功能 |
具有限流和短路保护功能，故障撤销后应自动恢复 |
|||||
|
6 |
变压器参数 |
T0变压器 |
无 |
无 |
一次侧1140/660V |
|
|
二次侧127V |
||||||
|
间接耦合 |
||||||
|
7 |
通讯方式 |
RJ45（非本安） |
1路,100Mbps,10m |
1路,100Mbps,10m |
1路,100Mbps,10m |
|
|
Can（非本安） |
1路,250kbps,10m |
1路,250kbps,10m |
1路,250kbps,10m |
|||
|
8 |
风电/瓦斯电闭锁输入接点 |
无源常开接点，1路 |
||||
|
9 |
漏电监测 |
具有漏电试验按钮 |
||||
